H 型磁心
H Magnetic Cores
品质简述：
·网络变压器、滤波器专用磁心广泛应用于通讯、接插件、滤波器模块。
·电阻率高；居里温度高；温度系数低；损耗低；高频特性好。

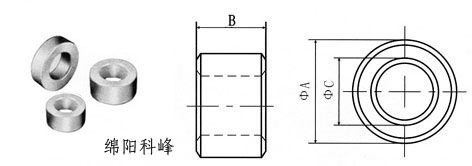

T型圆环磁心外形尺寸标注图表：
| 型号 |
尺寸 |
备注 |
| HφA×B×φC |
φA |
B |
φC |
| H2.54×0.76×1.27 |
2.54 +0.13
-0.13 |
0.76±0.13 |
1.27±0.13 |
|
| H2.54×0.95×1.27 |
2.54 +0.13
-0.13 |
0.95±0.13 |
1.27±0.13 |
|
| H2.54×1.27×1.27 |
2.54 +0.13
-0.13 |
1.27±0.13 |
1.27±0.13 |
|
| H3.05×1.27×1.27 |
3.05 +0.13
-0.13 |
1.27±0.13 |
1.27±0.13 |
|
| H3.43×1.27×1.78 |
3.43 +0.13
-0.13 |
1.27±0.13 |
1.78±0.13 |
|
| H3.43×1.5×1.78 |
3.43 +0.13
-0.13 |
1.5±0.13 |
1.78±0.13 |
|
| H3.5×1.27×1.78 |
3.5 +0.15
-0.15 |
1.27±0.15 |
1.78±0.15 |
|
| H3.5×1.78×1.78 |
3.5 +0.15
-0.15 |
1.78±0.15 |
1.78±0.15 |
|
| H3.5×2.04×1.78 |
3.5 +0.15
-0.15 |
2.04±0.15 |
1.78±0.15 |
|
| H3.63×1.5×1.78 |
3.63 +0.15
-0.15 |
1.5±0.15 |
1.78±0.15 |
|
| H3.63×2.2×1.78 |
3.63 +0.15
-0.15 |
2.2±0.15 |
1.78±0.15 |
|
| H4×1×2 |
4 +0.15
-0.15 |
1±0.15 |
2±0.15 |
|
| H4×2×2 |
4 +0.15
-0.15 |
2±0.15 |
2±0.15 |
|
各种型号的产品均可按用户的要求和样品选用不同的材料、尺寸进行匹配制作。 |
