Mn-Zn 铁氧体磁心系列

Mn-Zn Ferrite Core Series


UYF  型磁心
UYF  Magnetic Cores



品质简述：
·U 型系列磁心的导磁率分布较宽，可根据滤波的不同频率选择不同的磁心与之匹配。
·由于功率铁氧体的特点，适合各种点火器及节能产品。

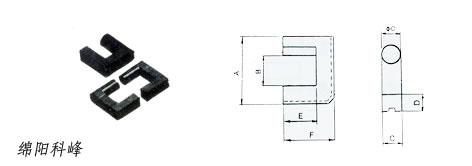

UYF 型磁心外形尺寸标注图表：

型号 尺寸(mm) 备注
A B(min) ØC D E F
UYF9.6 35±0.5 17.3 9.6±0.3 7.6±0.3 16.9±0.3 24.6±0.3
UYF13A 37.8±0.5 13.6 13.0±0.3 10.7 25.1±0.3 35.1±0.3
UYF13B 37.8±0.5 13.6 13.0±0.3 10.7 22.3±0.3 32.8±0.3
UYF14 38.5±0.5 13.5 14.0±0.3 10.5 19.0±0.3 30.0±0.3
UYF14.5 42.5±0.5 16.1 14.5±0.3 12.0±0.2 22.5±0.3 34.5±0.3
UYF15 42.5±0.5 15.1 15.0±0.3 12.0±0.2 24.7±0.3 36.7±0.3

































各种型号的产品均可按用户的要求和样品选用不同的材料、尺寸进行匹配制作。
