I 型磁心
I Magnetic Cores
品质简述：
·为适应通讯技术，特别是双向传输技术和卫星通讯技术的发展，射频宽带铁氧体材料在宽频带范围内（5～1000MHZ、5～2500MHZ）作中频变压器、振荡线圈、各种滤波器及电感器用磁心；可作电感器的调节磁心及高频扼流圈和固定电感器磁心。
·该磁心是作CATV放大器模块专用磁性产品之一。
·使用频带范围宽、高稳定性。

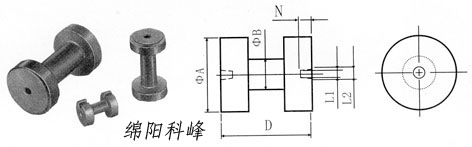

I型工字磁心外形尺寸标注图表：
| 型号 |
尺寸 |
备注 |
| I-φA×B |
φA |
B |
φC |
D |
E/F |
P |
| I-1.8×2 |
1.8±0.08 |
2.0±0.1 |
1.0±0.07 |
0.8±0.07 |
0.6±0.07 |
|
图1 单眼类 |
|
I-2.3×3.4 |
2.3±0.1 |
3.4±0.15 |
1.4±0.15 |
1.7±0.15 |
0.85 |
|
图1 单眼类 GX |
| I-3×6 |
3.0±0.15 |
6.0±0.15 |
2.0±0.15 |
3.0±0.15 |
1.5 |
|
图1 单眼类 GX |
| I-3×8 |
3.0±0.15 |
8.0±0.2 |
2.0±0.15 |
5.0±0.15 |
1.5 |
|
图1 单眼类 GX |
| I-4×6 |
4.0±0.15 |
6.0±0.2 |
2.0±0.15 |
3.0±0.15 |
1.5 |
|
图1 单眼类 GX |
| I-4×8 |
4.0±0.15 |
8.0±0.3 |
2.4±0.15 |
6.0±0.15 |
1.0 |
|
图1 单眼类 GX |
| I-6×8 |
6.0±0.15 |
8.0±0.3 |
2.5±0.15 |
4.2±0.15 |
1.9 |
|
图1 单眼类 GX |
| I-9×12 |
9.0±0.2 |
12.0±0.3 |
5.0±0.15 |
6.5±0.15 |
2.75 |
|
图1 单眼类 GX |
| I-3×4 |
3.0±0.15 |
4.0±0.2 |
1.9±0.15 |
1.8±0.15 |
1.1 |
1.3±0.2 |
图2 双眼类 GX |
| I-4×6 |
4.0±0.15 |
6.0±0.3 |
1.9±0.15 |
3.0±0.15 |
1.5 |
2.0±0.2 |
图2 双眼类 GX |
| I-6×8 |
6.0±0.15 |
8.0±0.3 |
2.5±0.15 |
4.2±0.15 |
1.9 |
3.0±0.2 |
图2 双眼类 GX |
| I-6×8.3 |
6.0±0.15 |
8.3±0.3 |
3.0±0.15 |
4.2±0.15 |
2.05 |
3.0±0.2 |
图2 双眼类 GX |
| I-6×8 |
6.0±0.2 |
8.0±0.2 |
2.3±0.15 |
3.0±0.15 |
2.5 |
2.8±0.2 |
图2 双眼类 yx |
| I-8×9 |
8.0±0.2 |
9.0±0.2 |
4.0±0.15 |
5.0±0.15 |
2.0 |
4.85±0.2 |
图2 双眼类 GX |
| I-8×10 |
8.0±0.2 |
10.0±0.3 |
4.5±0.15 |
5.0±0.15 |
2.5 |
4.85±0.2 |
图2 双眼类 GX |
| I-8×10 |
8.0±0.25 |
10.0±0.2 |
3.0±0.08 |
5.0±0.15 |
2.5 |
5.0±0.1 |
图2 双眼类 yx |
| I-9×8 |
9.0±0.2 |
8.0±0.2 |
4.5±0.1 |
4.0±0.15 |
2.0±0.1 |
4.5±0.1 |
图2 双眼类 yx |
| I-9×12 |
9.0±0.2 |
12.0±0.3 |
5.0±0.15 |
7.1±0.2 |
2.5 |
5.6±0.2 |
图2 双眼类 GX |
| I-10×12 |
10.0±0.2 |
12.0±0.4 |
3.7±0.15 |
6.5±0.3 |
2.75 |
5.0±0.2 |
图2 双眼类 GX |
| I-10×10.8 |
10.0±0.3 |
10.8±0.3 |
3.5±0.2 |
5.8±0.3 |
2.5 |
7.5±0.15 |
图2 双眼类 yx |
| I-10×10 |
10.0±0.3 |
10.0±0.3 |
4.5±0.1 |
6.0±0.3 |
2.0±0.1 |
7.5±0.1 |
图2 双眼类 yx |
| I-10×11 |
10.0±0.3 |
11.0±0.3 |
3.4±0.2 |
6.0±0.3 |
2.5 |
6.8±0.2 |
图2 双眼类 yx |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
各种型号的产品均可按用户的要求和样品选用不同的材料、尺寸进行匹配制作。 |
